Desenho livre com tablet: Procreate para arquitetos

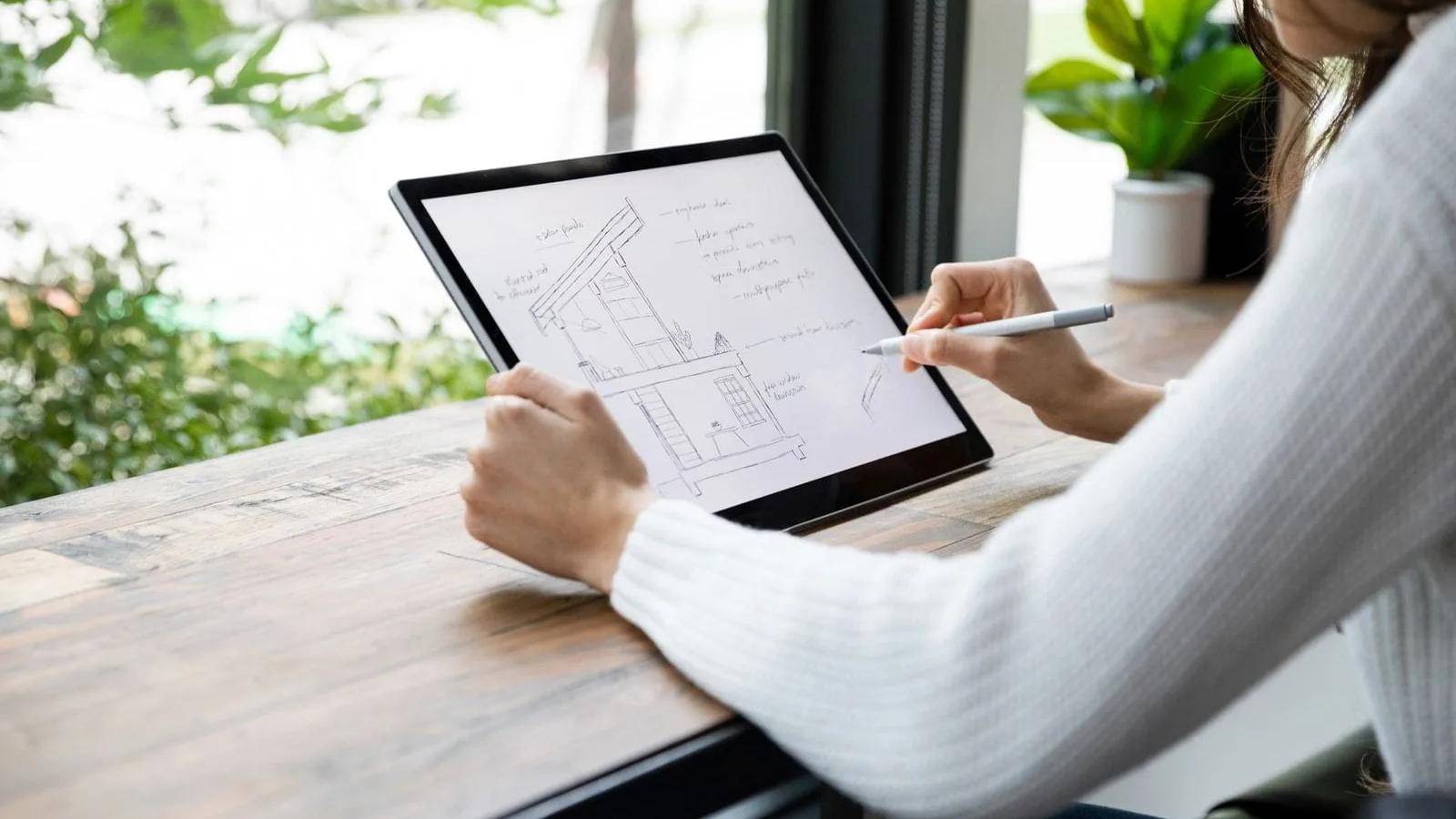

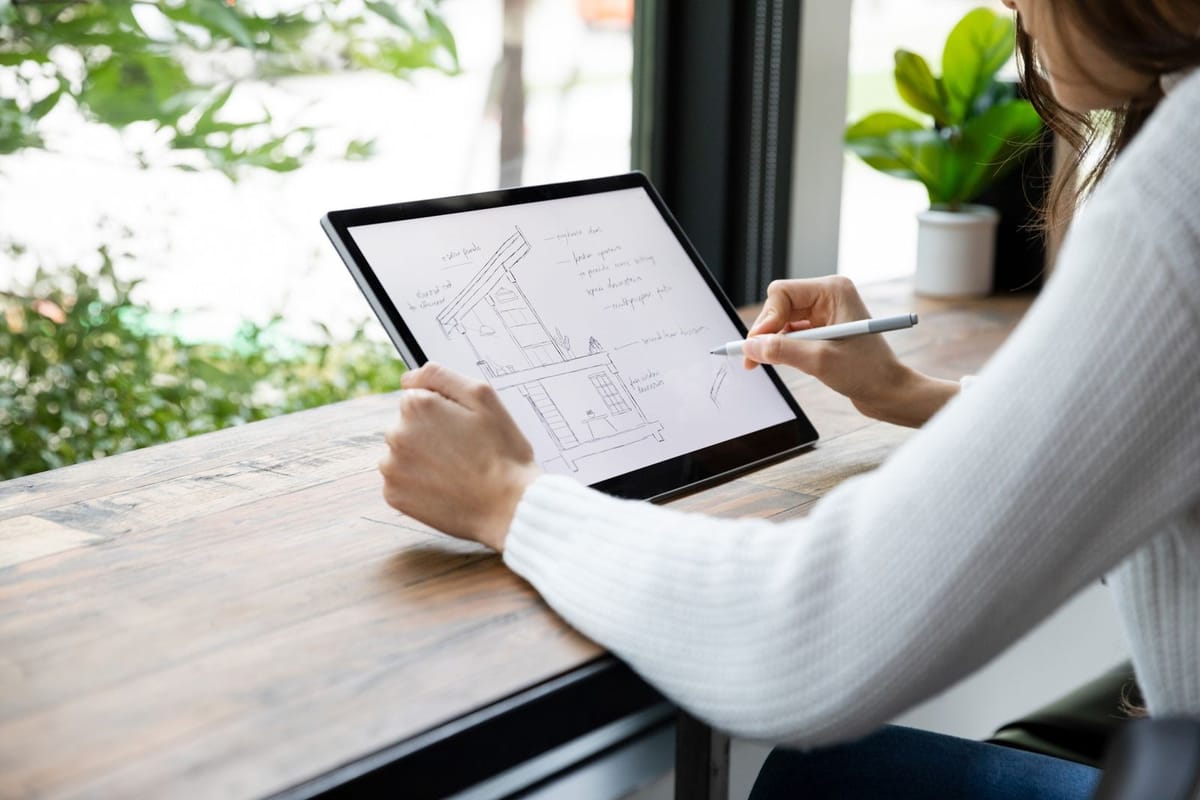

Desenho livre com tablet é a forma digital do croqui: o arquiteto desenha à mão, com caneta sobre a tela, e ganha recursos que o papel não tem, como camadas, desfazer, guias de perspectiva e exportação direta para programas de modelagem. O aplicativo mais usado para isso no iPad é o Procreate, vendido na App Store brasileira por R$ 79,90 em pagamento único, que pede iPadOS 16.3 ou posterior. Combinado com uma caneta como o Apple Pencil, ele cobre do primeiro esboço à ilustração de apresentação, e o desenho pode seguir para o SketchUp ou para um programa de BIM como base do modelo 3D.

Por que desenhar no tablet

O papel continua ótimo para pensar. O tablet acrescenta três vantagens práticas para quem projeta:

• Velocidade para testar ideias. Dá para esboçar, desfazer e refazer sem apagar nem rasgar folhas, e guardar várias versões do mesmo estudo.
• Continuidade com o projeto. O esboço pode ser usado como base em escala para o desenho técnico e o modelo 3D, reduzindo a distância entre a ideia e o desenho detalhado.
• Portabilidade. O mesmo arquivo vai da reunião com o cliente para a visita ao terreno e para o escritório.

O desenho à mão livre não perde a força por ser digital. Ele continua sendo o croqui, a primeira forma de pensar o projeto; o que muda é o suporte. A seguir, os recursos do Procreate que mais ajudam no desenho conceitual de arquitetura e design de interiores.

Flexibilidade e velocidade

O Procreate permite experimentar diferentes soluções de forma rápida. A biblioteca traz lápis de várias durezas, pincéis de tinta e de pintura, e o desenho pode ser ampliado para detalhar um encontro de materiais ou reduzido para ver o conjunto.

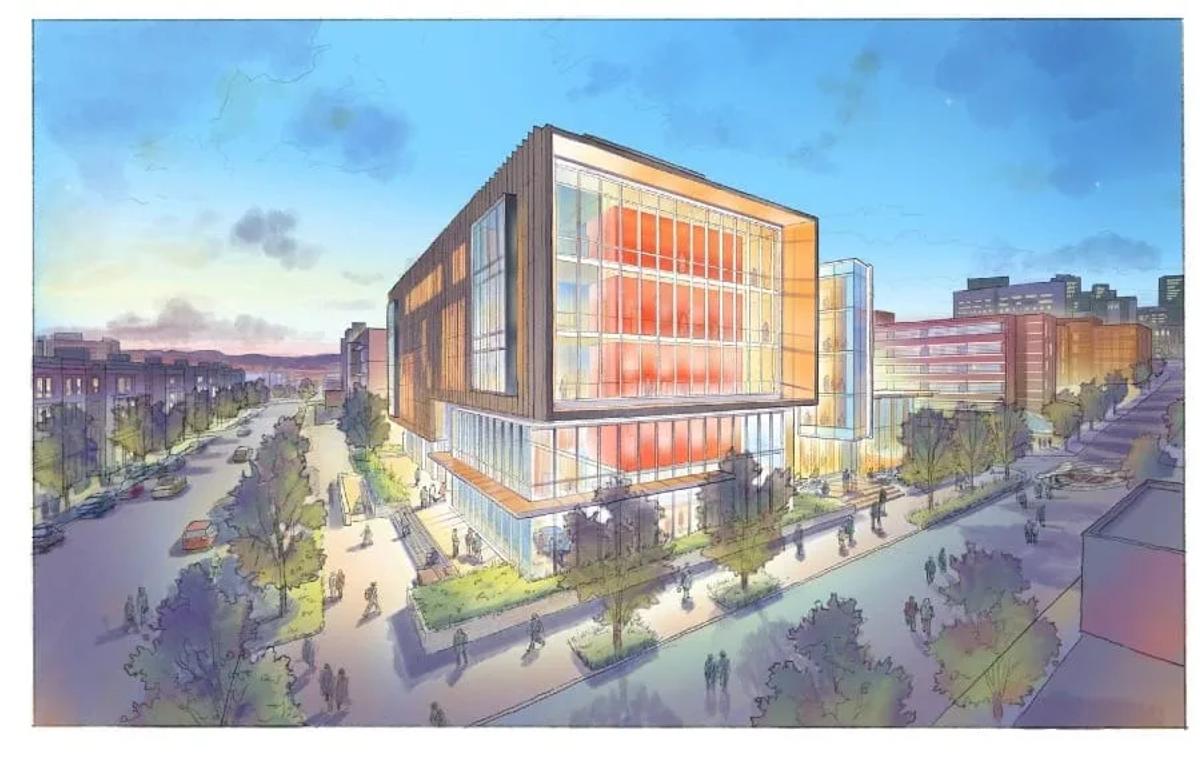

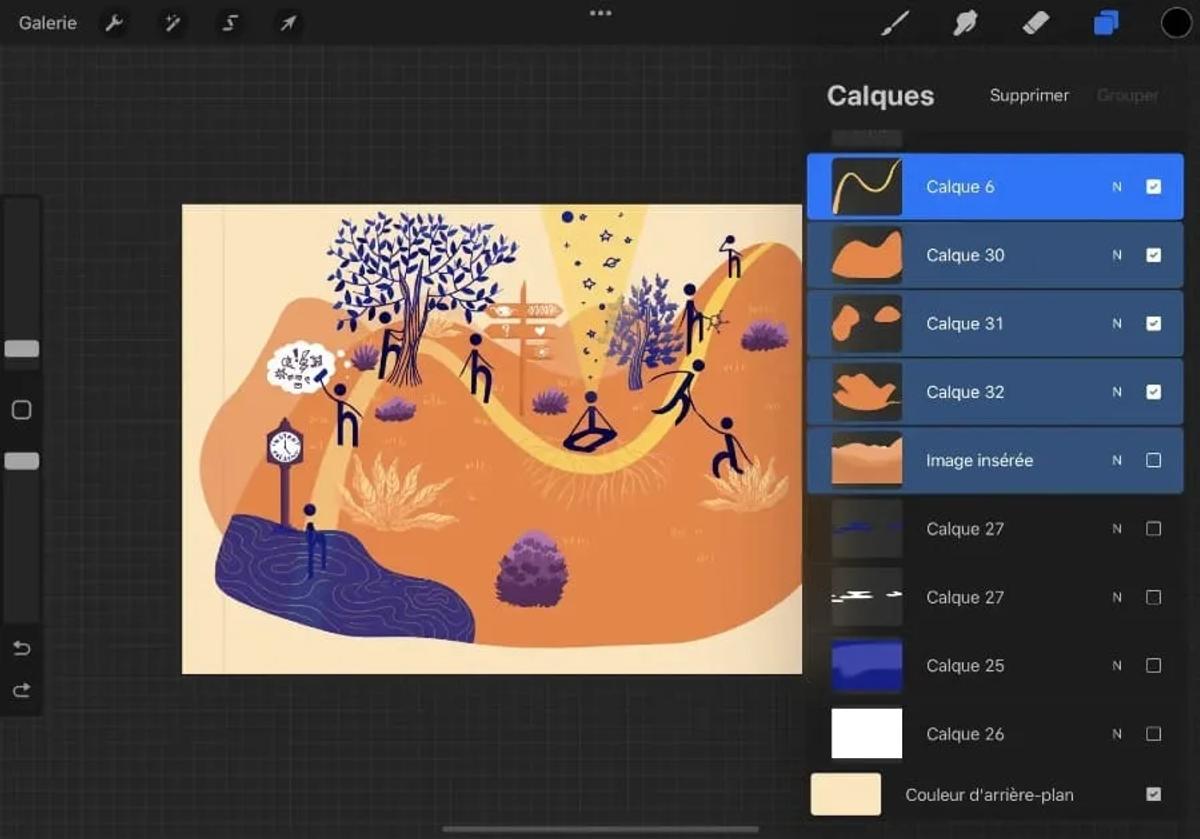

Trabalhando com camadas, o arquiteto separa o que é estrutura, o que é mobiliário, o que é vegetação e o que é texto. Assim, pode ajustar uma parte sem afetar o restante, testar duas opções de fachada na mesma prancha ou esconder as linhas de construção da perspectiva no desenho final.

Guias de perspectiva e traço assistido

Croqui de arquitetura depende de perspectiva, e o aplicativo tem um guia de perspectiva com pontos de fuga ajustáveis. Segundo o manual do Procreate, é possível criar até três pontos de fuga, o que cobre a perspectiva de um, dois e três pontos. Na de dois pontos, as verticais permanecem paralelas, e as horizontais convergem para um dos dois pontos marcados na linha do horizonte. Na de três pontos, também as verticais convergem, o que dá a sensação de altura em vistas de edifícios.

Além do guia de perspectiva, o manual lista uma grade 2D, um guia isométrico e um guia de simetria. Com o recurso de assistência ao desenho ligado, o traço é "puxado" para as linhas do guia, o que ajuda a manter paredes alinhadas e pisos em fuga.

Para o traço reto existe o QuickShape: ao terminar o movimento, basta manter a caneta ou o dedo na tela, e a linha feita à mão vira reta, arco, polilinha, elipse, triângulo ou quadrilátero. Mantendo a pressão e tocando com um segundo dedo, o retângulo vira quadrado e a elipse vira círculo.

O equipamento também conta. A Apple descreve o Apple Pencil como uma caneta de baixa latência, com detecção de palma e sensibilidade à inclinação, e é isso que separa o esboço digital do desenho feito com o dedo: dá para apoiar a mão na tela e variar a espessura do traço inclinando a caneta, como num lápis.

Personalização e criatividade

O Procreate permite personalizar ferramentas e paleta de cores de acordo com o estilo de cada profissional. Um escritório pode, por exemplo, manter a mesma paleta em todas as pranchas de apresentação e reforçar a identidade visual do trabalho.

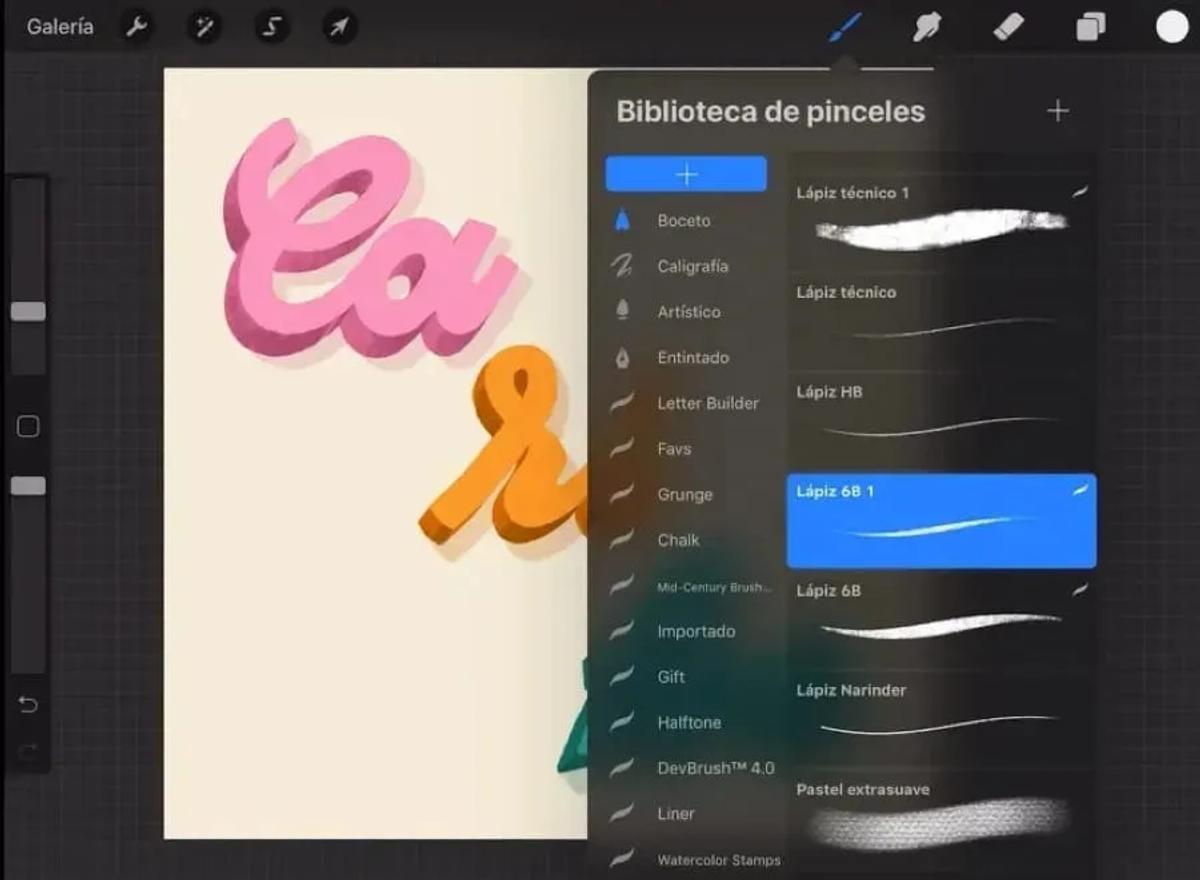

O aplicativo traz pincéis prontos e permite criar os próprios. O ajuste fino acontece no Brush Studio, que, segundo o manual, reúne 14 atributos do pincel, entre eles forma, granulação e resposta à caneta, com o resultado aparecendo ao vivo num bloco de teste ao lado dos controles.

Pincéis personalizados ajudam a criar sombras, hachuras e texturas de materiais, como madeira, concreto e pedra. Também dão consistência ao estilo: desenhos com o mesmo traço e a mesma textura tornam a apresentação reconhecível e reforçam a marca pessoal do arquiteto ou do designer de interiores.

Do esboço ao modelo 3D

Exportação

Esboços feitos no Procreate podem seguir para programas de desenho técnico (CAD), de modelagem da informação da construção (BIM) e para o SketchUp. O manual de exportação do Procreate lista os formatos: .procreate (nativo), PSD, PDF, JPEG, PNG com transparência e TIFF. O PSD, formato do Photoshop, preserva camadas, nomes, opacidade, visibilidade e modos de mesclagem, então o arquivo chega editável para quem for continuar o trabalho, inclusive para montar uma colagem de arquitetura. No sentido contrário, para levar um ambiente existente ao computador, há aplicativos de levantamento e escaneamento 3D que usam a câmera e o sensor LiDAR do aparelho.

Do croqui ao SketchUp

Um fluxo comum é desenhar a planta ou a fachada no tablet e usá-la como base no programa de modelagem. A importação de imagens 2D no SketchUp aceita o arquivo como entidade de imagem: um clique define um canto, outro define o canto oposto e o tamanho, e as ferramentas de mover, girar e escalar ajustam a posição. Com a vista de topo, o arquiteto traça as paredes sobre o desenho e parte para o modelo tridimensional. É o caminho que transforma um croqui em planta e a planta em volume.

O inverso também funciona: exportar do SketchUp uma vista simples, sem textura, e desenhar por cima no tablet para estudar materiais, luz e vegetação. É uma forma rápida de chegar a uma imagem de apresentação sem passar pela renderização em tempo real ou fotorrealista. O mesmo desenho livre também alimenta imagens que nunca serão construídas, a chamada arquitetura imaginada das redes sociais.

Do esboço ao BIM

CAD e BIM não são a mesma coisa. O CAD produz desenhos; o BIM produz um modelo com informações de cada elemento da obra. O Decreto 10.306/2020, que tornou o BIM obrigatório em etapas nas contratações federais de obras, traz a definição:

“II - Building Information Modelling - BIM ou Modelagem da Informação da Construção - conjunto de tecnologias e processos integrados que permite a criação, a utilização e a atualização de modelos digitais de uma construção, de modo colaborativo, que sirva a todos os participantes do empreendimento, em qualquer etapa do ciclo de vida da construção;” (Decreto 10.306/2020, art. 3º, II)

O mesmo decreto descreve o ciclo de vida da construção a partir do programa de necessidades. O desenho no tablet fica no começo desse ciclo, no estudo preliminar, e alimenta o modelo em vez de substituí-lo. Para a etapa seguinte, quem precisa de componentes prontos encontra a Biblioteca Nacional BIM na Plataforma BIMBR, mantida pela ABDI (Agência Brasileira de Desenvolvimento Industrial).

O esboço como obra protegida

O croqui não é rascunho sem dono. A lei de direitos autorais protege os esboços de arquitetura, e o suporte não importa:

“X - os projetos, esboços e obras plásticas concernentes à geografia, engenharia, topografia, arquitetura, paisagismo, cenografia e ciência;” (Lei 9.610/1998, art. 7º, X)

O caput do mesmo artigo fala em criações "expressas por qualquer meio ou fixadas em qualquer suporte, tangível ou intangível". O arquivo no iPad tem a mesma proteção do papel-manteiga. Por isso, vale guardar os arquivos originais com data, que ajudam a comprovar autoria.

Quem pode assinar o projeto

Quem assina o material também segue regras. Estudo, planejamento, projeto e especificação estão entre as atribuições que a Lei 12.378/2010 dá ao arquiteto e urbanista. A profissão de designer de interiores e ambientes é reconhecida pela Lei 13.369/2016, que lhe atribui:

“II - elaborar plantas, cortes, elevações, perspectivas e detalhamento de elementos não estruturais de espaços ou ambientes internos e ambientes externos contíguos aos interiores, desde que na especificidade do projeto de interiores;” (Lei 13.369/2016, art. 4º, II)

O parágrafo único do mesmo artigo exige que alterações nos elementos estruturais sejam aprovadas e executadas por profissionais autorizados na forma da lei. O tablet é igual para todos; a responsabilidade técnica sobre o que é desenhado depende da profissão de quem assina. As atribuições da profissão, da vistoria à direção de obra, ajudam a entender o que faz um arquiteto além de desenhar.

Economia de tempo e custos

Criar e adaptar esboços no tablet reduz o retrabalho da fase conceitual. Alterações pedidas pelo cliente podem ser feitas sobre a mesma base, em camadas, sem redesenhar a prancha inteira.

A capacidade de gerar rapidamente diferentes opções também ajuda o cliente a decidir. Ver duas ou três alternativas lado a lado, ainda no estudo, costuma ser mais claro do que discutir a partir de uma planta técnica.

Portabilidade e acessibilidade

Com o tablet, o processo de desenho vai aonde o arquiteto for: reunião, obra, viagem. A portabilidade, porém, tem limite de plataforma. O Procreate só existe para iPad e, na App Store brasileira, custa R$ 79,90, com exigência de iPadOS 16.3 ou posterior.

Para o celular existe o Procreate Pocket, versão para iPhone, comprada à parte por R$ 39,90 na App Store. Ele permite começar um esboço no telefone, por exemplo durante uma visita, e continuar depois no iPad, sem precisar estar preso à mesa do escritório.

Preços e requisitos foram consultados na App Store brasileira e podem mudar. Quem usa tablet Android ou Windows precisa de outros aplicativos, já que o Procreate não tem versão para esses sistemas.

Pontos principais

• Desenhar no tablet é fazer croqui com recursos digitais: camadas, desfazer, guias e exportação.
• O Procreate, para iPad, tem guia de perspectiva com até três pontos de fuga, grade, guia isométrico, simetria e o QuickShape para linhas e formas retas.
• A caneta faz diferença: baixa latência, detecção de palma e sensibilidade à inclinação.
• O PSD exportado mantém as camadas; o PNG ou o JPEG podem ser importados no SketchUp como base para o modelo.
• O esboço digital é obra protegida pela Lei 9.610/1998, como o de papel.
• A responsabilidade técnica depende da profissão de quem assina, não da ferramenta.

Perguntas frequentes

Qual o melhor aplicativo para desenhar arquitetura no iPad?

O Procreate é um dos mais usados para desenho livre, pela qualidade dos pincéis e pelos guias de perspectiva. Para desenho técnico com medidas, os programas de CAD e BIM continuam sendo os adequados.

Procreate tem versão para Android ou Windows?

Não. O Procreate é exclusivo para iPad, e o Procreate Pocket, para iPhone.

Dá para desenhar em escala no Procreate?

O Procreate é um aplicativo de desenho livre e não foi feito para desenho cotado. A escala costuma ser resolvida depois, ao importar o desenho no programa de modelagem e ajustar o tamanho da imagem.

Preciso do Apple Pencil?

Não é obrigatório, mas a caneta dá precisão, controle de espessura e permite apoiar a mão na tela, o que o dedo não oferece.

Onde aprender Procreate para arquitetura?

Há cursos específicos, como o Sketching para arquitetura com Procreate, da Domestika, com o arquiteto Ehab Alhariri. Para comparar plataformas de ensino, veja também os cursos online para arquitetos reunidos no blog.

Do esboço no tablet ao projeto
