Renderização de projetos de arquitetura: tipos, etapas e programas

Renderização de projetos de arquitetura é o processo em que um programa de computador transforma o modelo tridimensional de uma obra em imagens ou vídeos que mostram como ela vai ficar, com materiais, luz, sombra, móveis e paisagem. O render serve para o arquiteto testar decisões, para o cliente entender o projeto antes da obra e para o mercado imobiliário apresentar imóveis que ainda não existem. Os programas mais usados vão de motores fotorrealistas, como V-Ray e Corona, a ferramentas em tempo real, como Lumion, Enscape, Twinmotion e D5 Render.

Para que serve o render

Planta, corte e fachada são a linguagem técnica da obra, mas nem todo mundo lê um desenho técnico com facilidade. A imagem renderizada resolve essa distância: mostra a sala com a luz da tarde, a cor do piso ao lado da marcenaria, a fachada vista da calçada. Com isso, o render cumpre três papéis:

• Ferramenta de projeto. O arquiteto compara revestimentos, testa aberturas e confere a entrada de sol antes de fechar o desenho.
• Comunicação com o cliente. Decisões de acabamento e mobiliário ficam mais fáceis quando a pessoa vê o resultado, e as mudanças acontecem no computador, não na obra.
• Venda e aprovação. Incorporadoras usam imagens de lançamentos para vender unidades na planta, e escritórios usam renders em concursos e apresentações a investidores.

O render não substitui o projeto executivo. Ele é uma representação do que está desenhado; se a imagem mostra algo que não está no projeto, é a imagem que está errada. As demais atribuições da profissão, do estudo de viabilidade à direção de obra, aparecem quando se pergunta o que faz um arquiteto no dia a dia.

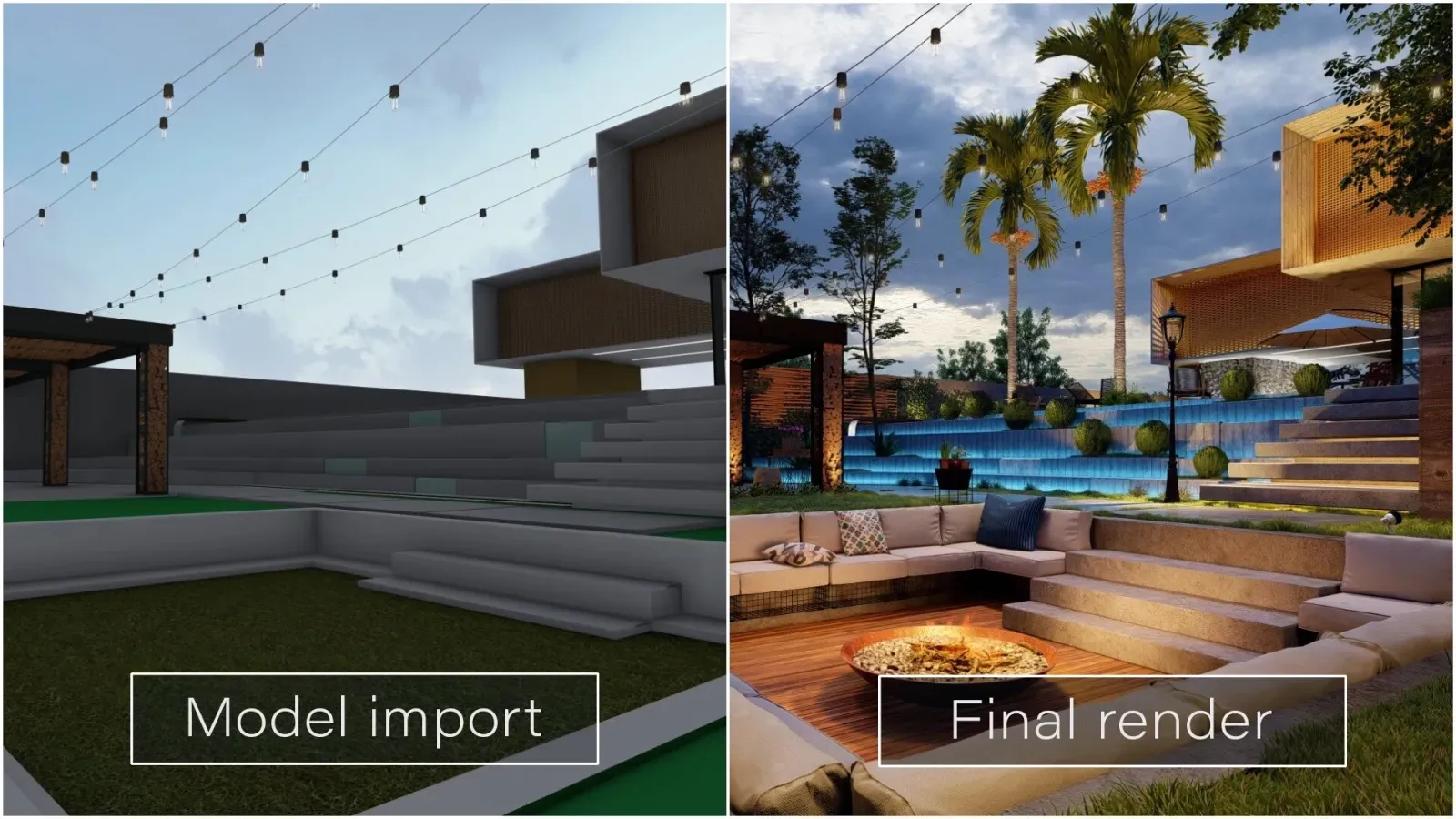

Como uma imagem é renderizada

O trabalho segue, em geral, seis etapas:

1. Modelagem. O projeto é construído em 3D, em programas como SketchUp, Revit, Archicad, Rhino ou 3ds Max. Um modelo bem feito, com paredes, esquadrias e móveis nas medidas certas, economiza tempo em todas as fases seguintes.
2. Materiais e texturas. Cada superfície recebe um material com cor, brilho, rugosidade e reflexo: madeira, concreto, vidro, tecido, pedra.
3. Iluminação. Define-se o sol (data, hora e orientação do terreno), o céu e as luminárias. É a etapa que mais pesa no realismo.
4. Câmera e enquadramento. Escolhem-se a altura do olho, a lente e o ângulo, como numa fotografia.
5. Cálculo. O programa processa a cena e gera a imagem. Pode levar segundos, nos motores em tempo real, ou bem mais, nos fotorrealistas em alta resolução.
6. Pós-produção. Ajustes de cor, contraste, pessoas, vegetação e céu são feitos em editores de imagem, como o Photoshop.

Motores offline e em tempo real

Há duas famílias de motores. Os chamados offline calculam o caminho da luz com mais precisão e mais tempo de processamento; o Cycles, motor do Blender, por exemplo, usa rastreamento de caminhos (path tracing), técnica que simula os raios de luz rebatendo nas superfícies. Os motores em tempo real, derivados da tecnologia de jogos, usam a placa de vídeo para gerar a imagem quase instantaneamente, o que permite caminhar pelo modelo e mudar materiais enquanto o cliente assiste. O próprio Blender tem os dois: Cycles para a imagem final e EEVEE para visualização em tempo real.

A fronteira entre as duas famílias está diminuindo: vários motores offline já oferecem pré-visualização em tempo real, e os de tempo real ganharam recursos de realismo.

Tipos de renderização

Renderização fotorrealista

• Finalidade: produzir imagens que se confundem com fotografias.
• Técnica: combina texturas de alta resolução, iluminação física, sombras suaves e reflexos.
• Programas: V-Ray, Corona Renderer, Arnold e Blender Cycles; o Lumion também chega a resultados fotorrealistas com cálculo mais rápido.

Segundo a Chaos, fabricante dos dois, o Corona é dedicado ao 3ds Max e ao Cinema 4D, enquanto o V-Ray tem versões para Revit, SketchUp, Rhino, 3ds Max, Cinema 4D e Blender.

Renderização em tempo real

• Finalidade: dar resposta imediata durante o projeto ou numa apresentação.
• Técnica: usa motores derivados de jogos e a placa de vídeo para atualizar a imagem a cada mudança.
• Programas: Enscape, que funciona dentro do Revit, do SketchUp, do Rhino, do Archicad e do Vectorworks; Twinmotion e Unreal Engine, da Epic Games; D5 Render; Lumion; e Unity, mais usado em aplicações interativas.

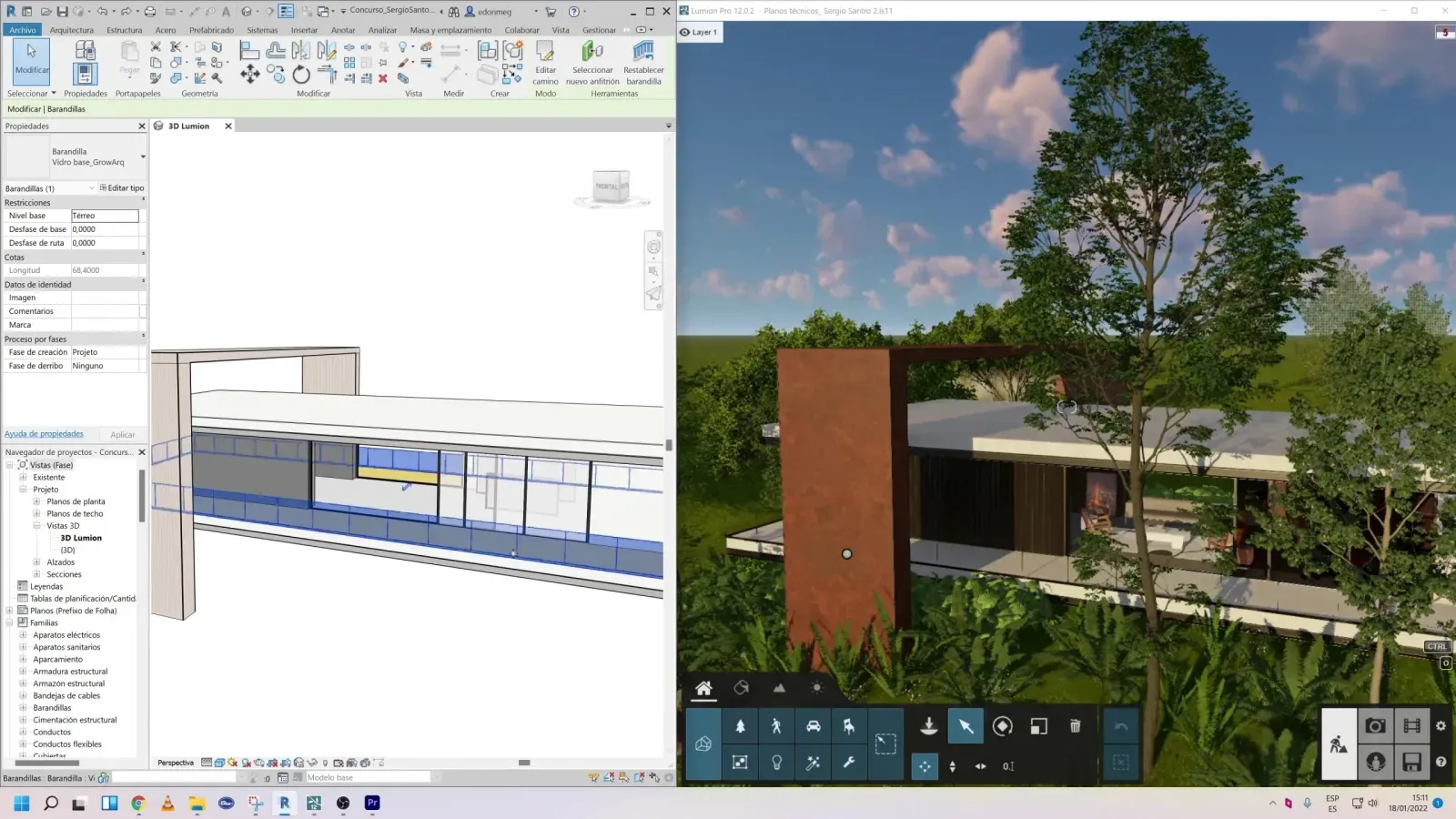

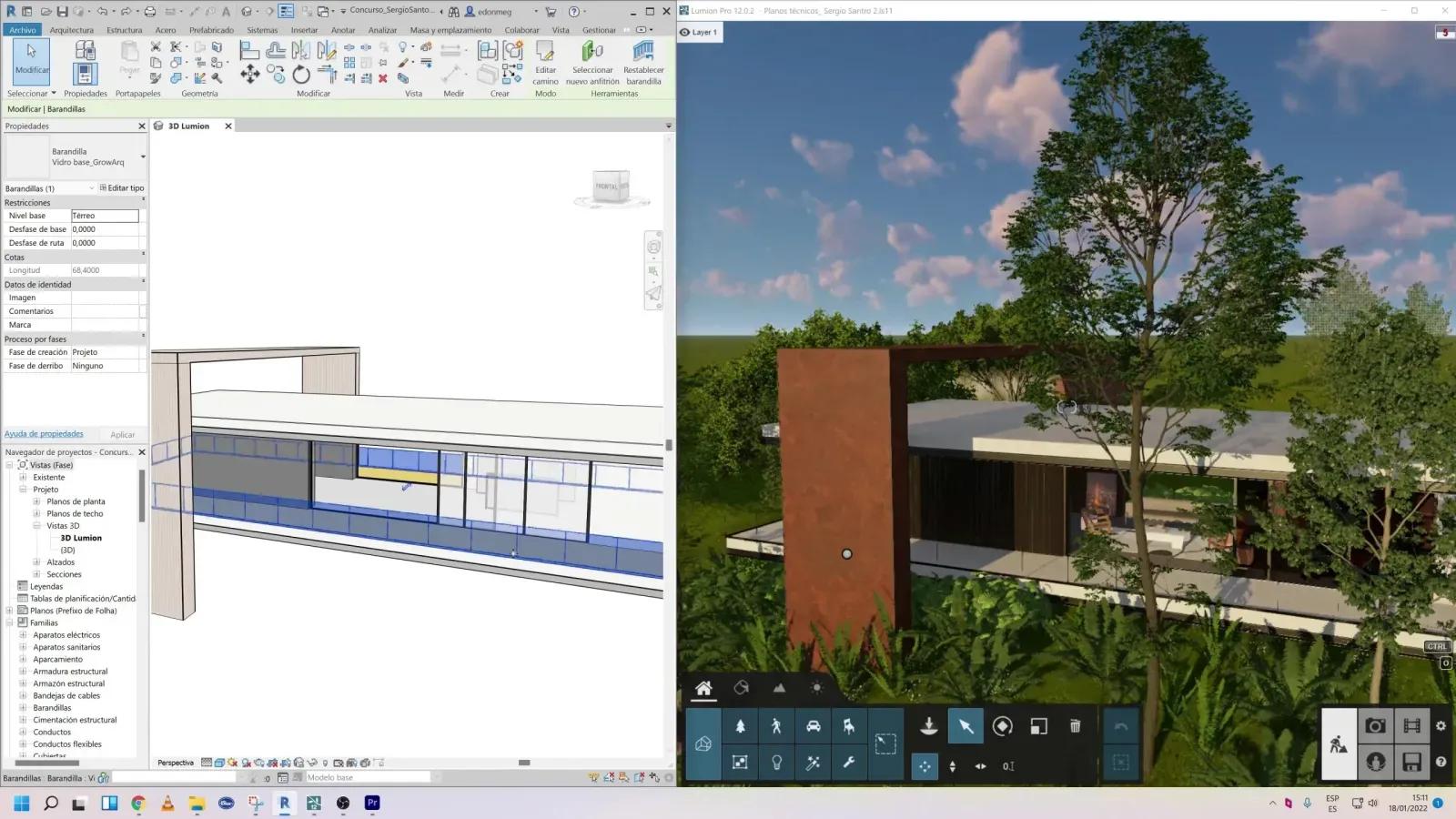

A grande vantagem é a sincronia: o arquiteto altera o modelo no programa de projeto e vê o efeito na hora na janela do render.

Realidade virtual

• Finalidade: colocar a pessoa dentro do projeto, com óculos de realidade virtual (VR, do inglês virtual reality).
• Técnica: transforma o modelo em ambiente navegável ou em panoramas de 360 graus.
• Programas: Unreal Engine e Unity, para experiências interativas mais elaboradas; Enscape, Twinmotion e Lumion, que geram passeios e panoramas de 360 graus para visita virtual.

Renderização artística

• Finalidade: apresentar a ideia de forma expressiva, sem compromisso com o realismo.
• Técnica: mistura modelo 3D com desenho, aquarela, colagem e pintura digital.
• Programas: Photoshop e Illustrator, estilos de visualização do SketchUp e modos gráficos de outros programas 3D.

Essa linha conversa com a colagem digital na arquitetura, com o desenho livre em tablet e com o croqui, que continua sendo a primeira forma de pensar o projeto.

Tipos de imagem por enquadramento

Render externo

• Finalidade: mostrar fachadas, volumetria e a relação do edifício com o terreno e a rua.
• Técnica: dá peso a vegetação, céu, pessoas, carros e ao entorno real, às vezes com fotomontagem sobre foto do local.
• Programas: V-Ray, Lumion, Twinmotion, Enscape, D5 Render.

Render de interiores

• Finalidade: apresentar o projeto de interiores, com marcenaria, mobiliário, revestimentos e iluminação.
• Técnica: exige texturas detalhadas e controle fino de luz artificial e natural, porque o olho percebe qualquer erro de escala em móveis e objetos.
• Programas: V-Ray, Corona, Enscape, D5 Render e o renderizador interno do Revit, para estudos.

Estudo de luz e sombra

• Finalidade: avaliar como a luz natural entra e onde as sombras caem ao longo do dia e do ano.
• Técnica: posiciona o sol pela localização geográfica, pela data e pela hora; também serve para simular a iluminação artificial.
• Programas: V-Ray, Blender Cycles, 3ds Max, SketchUp (com o recurso de sombras por data e hora) e Revit.

Esse estudo tem uso prático fora da apresentação: ajuda a posicionar janelas, brises e painéis solares e a antecipar o sombreamento sobre vizinhos.

Render de corte

• Finalidade: mostrar o edifício cortado, revelando andares, estrutura e relação entre ambientes.
• Técnica: um plano de corte "fatia" o modelo; a imagem mostra as camadas internas com materiais e luz.
• Programas: Revit e SketchUp, com planos de seção, finalizados em motor de render ou em editor de imagem.

Qual programa escolher

Não existe programa melhor para todos. A escolha depende de quatro perguntas:

• Em que programa o projeto é modelado? Plugins que funcionam dentro do Revit ou do SketchUp evitam exportações e retrabalho.
• Qual o uso da imagem? Estudo e reunião pedem tempo real; peça de venda de alto padrão costuma pedir motor fotorrealista e pós-produção.
• Que computador está disponível? Motores em tempo real dependem de placa de vídeo dedicada; motores offline aproveitam processadores com muitos núcleos.
• Quanto se pode investir? A maioria dos programas comerciais é vendida por assinatura; o Blender é software livre e gratuito, distribuído sob a licença pública GNU (GPL).

Para aprender, há cursos específicos de cada programa; alguns estão reunidos na lista de cursos online para arquitetos. Quem trabalha também em obra pode combinar o render com aplicativos de construção para acompanhar a execução.

Terceirizar o render?

Muitos escritórios contratam estúdios de visualização, também chamados de archviz, em vez de produzir as imagens internamente. Os motivos mais comuns:

• o render de alto nível exige domínio técnico e equipamentos que o escritório não usa todos os dias;
• a equipe de projeto fica livre para concepção, detalhamento e acompanhamento de obra;
• a demanda é irregular, com picos em concursos e lançamentos;
• o estúdio especializado costuma ter bibliotecas de modelos, texturas e vegetação prontas.

Por outro lado, terceirizar exige um bom pacote de informações: modelo 3D limpo, lista de materiais com referências, fotos do terreno, orientação solar e o número de revisões previstas. Sem isso, o prazo e o preço crescem.

A responsabilidade técnica continua com quem projeta

O estúdio produz a imagem; o projeto continua sendo de quem o assina. Projetar e especificar aparece de forma expressa na lei da profissão:

“II - coleta de dados, estudo, planejamento, projeto e especificação;” (Lei 12.378/2010, art. 2º, II)

E exige o registro dessa responsabilidade:

“Toda realização de trabalho de competência privativa ou de atuação compartilhadas com outras profissões regulamentadas será objeto de Registro de Responsabilidade Técnica - RRT.” (Lei 12.378/2010, art. 45)

O RRT é feito no CAU. O render, por si só, não é projeto: se a imagem mostrar algo que o projeto não prevê, vale o projeto.

Quem fica com os direitos sobre a imagem

A lei de direitos autorais protege expressamente os projetos de arquitetura:

“X - os projetos, esboços e obras plásticas concernentes à geografia, engenharia, topografia, arquitetura, paisagismo, cenografia e ciência;” (Lei 9.610/1998, art. 7º, X)

A imagem criada pelo estúdio também pode ser protegida como obra própria, o que cria duas camadas de direitos: a do projeto e a da imagem. Por isso, o contrato com o estúdio deve dizer quem pode usar os renders, onde e por quanto tempo. Sem contrato escrito, a lei limita a cessão:

“II - somente se admitirá transmissão total e definitiva dos direitos mediante estipulação contratual escrita; III - na hipótese de não haver estipulação contratual escrita, o prazo máximo será de cinco anos;” (Lei 9.610/1998, art. 49, II e III)

“Interpretam-se restritivamente os negócios jurídicos sobre os direitos autorais.” (Lei 9.610/1998, art. 4º)

Na prática, o contrato deve prever uso em site, redes sociais, impressos, estandes de venda e concursos, e dizer se o escritório pode publicar as imagens no portfólio. Parte dessa divulgação passa por perfis de curadoria de arquitetura nas redes, como o Architecture Hunter.

Render na venda de imóveis na planta

Em lançamentos imobiliários, o render é muitas vezes a única imagem do produto. Isso tem consequência jurídica: a publicidade entra no contrato.

“Toda informação ou publicidade, suficientemente precisa, veiculada por qualquer forma ou meio de comunicação com relação a produtos e serviços oferecidos ou apresentados, obriga o fornecedor que a fizer veicular ou dela se utilizar e integra o contrato que vier a ser celebrado.” (Lei 8.078/1990, Código de Defesa do Consumidor, art. 30)

O mesmo código proíbe a publicidade enganosa, inclusive por omissão (art. 37, § 1º). Por isso, imagens de lançamento costumam trazer avisos de que móveis e decoração são ilustrativos. Para quem compra, a regra prática é comparar o render com o memorial descritivo: é o memorial descritivo de obras que lista materiais e acabamentos que serão entregues. Antes de assinar, vale revisar também os passos da compra e venda de imóvel, da certidão à escritura. O mesmo cuidado com a imagem vale para imóveis prontos, nas fotos de anúncio e limites da edição.

O render também não serve como base de preço. O valor de um imóvel pronto ou na planta depende de área, localização, padrão construtivo e mercado, e é medido por uma avaliação imobiliária feita por profissional habilitado, não pela beleza da imagem.

Terceirize ou não, renderize

Mesmo escritórios pequenos ganham com alguma forma de visualização: um estudo em tempo real na reunião, uma imagem fotorrealista para a aprovação final, um corte ilustrado para explicar o projeto à família. A tendência é que as ferramentas fiquem mais rápidas e acessíveis, com mais recursos de inteligência artificial para sugerir materiais, vegetação e iluminação. No campo artístico, a imagem arquitetônica também se abre para outras linguagens, como os dreamscapes, que misturam render e paisagens de sonho. O papel do chamado arquiteto digital, que usa a tecnologia em todo o processo de criação, é tema de outro texto do blog.

Pontos principais

• Renderizar é transformar o modelo 3D em imagem ou vídeo com materiais, luz e ambiente.
• O processo passa por modelagem, materiais, iluminação, câmera, cálculo e pós-produção.
• Motores offline (V-Ray, Corona, Cycles) priorizam precisão; motores em tempo real (Lumion, Enscape, Twinmotion, D5, Unreal) priorizam velocidade e interação.
• A escolha do programa depende do software de modelagem, do uso da imagem, do computador e do orçamento; o Blender é gratuito.
• Terceirizar o render não transfere a responsabilidade técnica pelo projeto, e o uso das imagens precisa estar no contrato.
• Em imóveis na planta, o que a publicidade mostra pode integrar o contrato; o memorial descritivo é a referência do que será entregue.

Perguntas frequentes

Qual a diferença entre modelagem 3D e renderização?

A modelagem constrói a geometria do projeto em três dimensões. A renderização é o cálculo que transforma esse modelo em imagem, aplicando materiais, luz e câmera.

Qual programa de render usar em projetos de arquitetura?

Depende do fluxo de trabalho. Para quem modela em SketchUp ou Revit e quer rapidez, Enscape, Lumion, Twinmotion e D5 Render são opções frequentes; para imagens fotorrealistas de alto nível, V-Ray e Corona são referências; para quem não quer pagar licença, o Blender é gratuito.

Quanto tempo leva para renderizar uma imagem?

Em motores de tempo real, a imagem aparece em segundos. Em motores offline, o tempo varia com a resolução, a complexidade da cena e o computador, e pode chegar a horas por imagem. A pós-produção e as revisões com o cliente costumam tomar mais tempo que o cálculo.

O escritório pode publicar renders feitos por um estúdio contratado?

Só se o contrato permitir. A lei de direitos autorais manda interpretar esses acordos de forma restritiva, e a cessão total só vale por escrito.

O imóvel precisa ser entregue igual ao render do lançamento?

A publicidade suficientemente precisa integra o contrato, segundo o Código de Defesa do Consumidor. O que vale para acabamentos e materiais é o memorial descritivo, e itens decorativos costumam vir marcados como ilustrativos. Em caso de divergência relevante, procure orientação jurídica.

Cada uso do render pede uma imagem

O render é uma ferramenta de projeto, de comunicação e de venda, e cada uso pede um tipo de imagem e de programa. Bem usado, antecipa decisões e evita retrabalho na obra; mal usado, promete o que o projeto não entrega. Se você comprou ou vai comprar um imóvel apresentado por imagens e quer saber quanto ele vale de fato, a Valen Brasil faz avaliações que partem do projeto aprovado, do memorial e do mercado, e não do render.
